Hướng dẫn toàn diện cho DS1302 RTC
2024-11-09 5480

Chip DS1302 tích hợp liền mạch một hệ thống đồng hồ/lịch thời gian thực và 31 byte RAM tĩnh, duyên dáng giải nén những bí ẩn của việc chấm công.Nó cung cấp một phương tiện để giao tiếp hiệu quả với các bộ vi xử lý bằng cách sử dụng giao diện nối tiếp đơn giản hóa.Tài liệu này mạo hiểm sâu sắc vào kiến ​​trúc của chip, phát hiện ra các hoạt động phức tạp và điệu nhảy của các electron trong các mạch của nó.Nó đánh thức sự tò mò của những người bị thu hút bởi sự thanh lịch của thiết kế công nghệ.

Danh mục

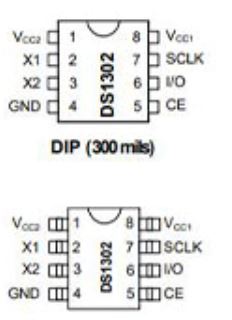

Tổng quan về kết nối pin DS1302

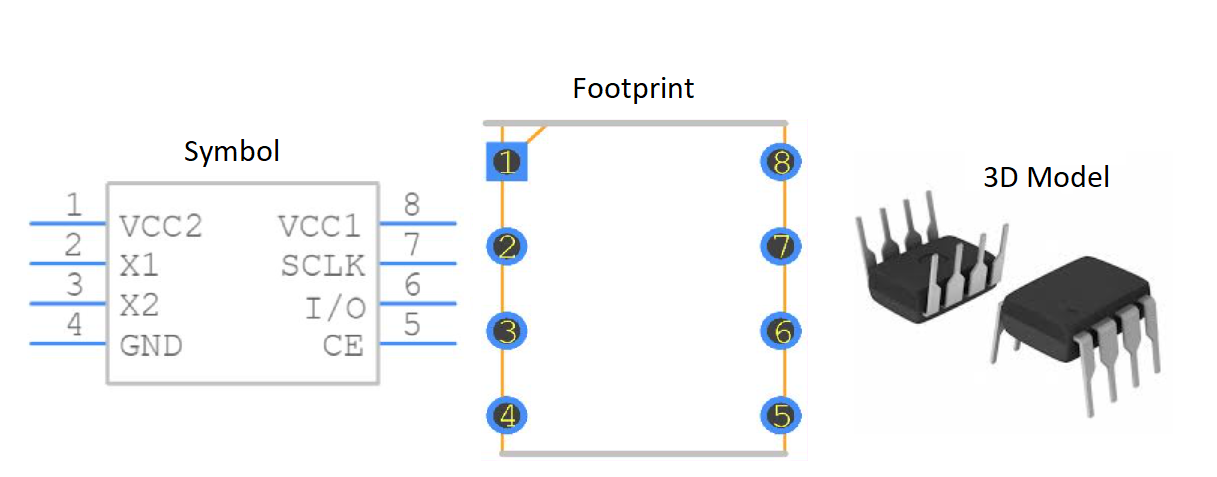

Mô hình CAD của DS1302

Tổng quan về DS1302

Các DS1302 Kết hợp đồng hồ/lịch thời gian thực với 31 byte RAM tĩnh, được chế tạo để phù hợp với các kịch bản năng lượng thấp.Nó cung cấp thông tin chấm công tỉ mỉ trong vài giây, phút, giờ, ngày, ngày, tháng và năm, hoàn thành với các điều chỉnh năm bước nhảy được xử lý dễ dàng.Hệ thống này cho phép cả hai định dạng thời gian 24 giờ và 12 giờ, có chỉ báo AM/PM để phục vụ tùy chọn người dùng về các chỉ tiêu hiển thị thời gian kỹ thuật số.Giao diện giao tiếp nối tiếp của nó giúp giảm khả năng kết nối với các bộ vi xử lý đa dạng, thể hiện khả năng thích ứng trong thiết kế hệ thống.

Các tính năng của DS1302

Đồng hồ bấm giờ tích hợp và xử lý dữ liệu

DS1302 chứng tỏ là một tùy chọn toàn diện cho các tác vụ chấm công, bao gồm tất cả các hoạt động trong khi cung cấp lưu trữ dữ liệu tạm thời trong RAM của nó.Đồng hồ bấm giờ được thực hiện hiệu quả thông qua giao diện nối tiếp ba dây được sắp xếp hợp lý, cho phép giao tiếp trơn tru với các bộ vi điều khiển.Thiết lập này phù hợp với các phương pháp truyền dữ liệu đa dạng, chẳng hạn như chế độ đơn và nổ, đưa tính linh hoạt vào các hệ thống phức tạp.

Sử dụng năng lượng hiệu quả

Một đặc điểm đáng chú ý của DS1302 là việc sử dụng công suất thận trọng của nó, hoạt động trong phạm vi điện áp từ 2.0V đến 5,5V.Khi hoạt động ở mức 2.0V, nó chỉ sử dụng 300NA, thể hiện bản thân như một lựa chọn phù hợp cho các ứng dụng công suất thấp như các thiết bị chạy bằng pin.Mức độ hiệu quả năng lượng này làm giảm tần suất thay đổi pin, kéo dài tuổi thọ của thiết bị, một yếu tố có lợi để quản lý các thiết lập từ xa tìm kiếm độ tin cậy và ít gián đoạn hơn.

Thiết kế kinh tế không gian

Các gói nhúng 8 chân nhỏ gọn của DS1302 và do đó, các gói đảm bảo nó chiếm không gian tối thiểu, một đặc điểm hấp dẫn trong thiết kế các thiết bị nơi mọi không gian là vô giá.Tính linh hoạt của yếu tố hình thức là rõ ràng trong việc làm của nó trên các lĩnh vực khác nhau, từ thiết bị điện tử tiêu dùng đến máy móc công nghiệp.Hơn nữa, gói nhỏ của nó làm giảm sự kết hợp của chip vào các thiết kế mạch hiện có, giúp chúng tôi đơn giản hơn để nâng cấp các hệ thống cũ hơn mà không gặp rắc rối.

Phạm vi nhiệt độ hoạt động rộng

Khả năng hoạt động đáng tin cậy của DS1302 trong phạm vi nhiệt độ công nghiệp mở rộng khả năng ứng dụng của nó, cho phép nó phát triển mạnh trong điều kiện môi trường đầy thách thức.Đặc điểm này làm cho nó trở thành một lựa chọn đáng tin cậy cho các thiết bị phải hoạt động đều đặn ở nhiệt độ khắc nghiệt, chẳng hạn như các thiết bị trong cài đặt ngoài trời và các ứng dụng ô tô.Sự dung nạp nhiệt độ mạnh mẽ là một minh chứng cho độ tin cậy không ngừng của nó, một đặc điểm quan trọng trong các kịch bản nhiệm vụ.

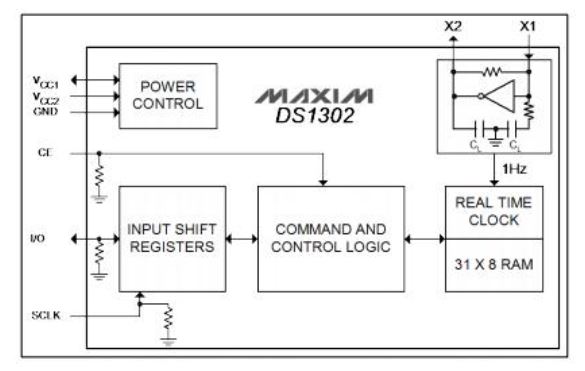

Sơ đồ khối chức năng DS1302

Thông số kỹ thuật

Tích hợp Maxim cung cấp một phổ rộng các thông số kỹ thuật cho DS1302+, đóng vai trò là hướng dẫn toàn diện để nắm bắt các khả năng của nó và tích hợp nó liền mạch vào các ứng dụng khác nhau.Các DS1302+ vượt trội trong chức năng thời gian chính xác, một khía cạnh cho các hệ thống quan tâm đến việc duy trì thời gian chấm công tỉ mỉ và quản lý dữ liệu hiệu quả.Bảng dưới đây là các thông số kỹ thuật, thuộc tính, tham số của Maxim tích hợp DS1302+.

Mạch hoạt động của DS1302

Mô-đun đồng hồ thời gian thực DS1302 kết nối với các bộ vi xử lý thông qua giao diện giao tiếp nối tiếp đồng bộ, chỉ cần chỉ có ba kết nối: cho phép chip (CE), đầu vào/đầu ra (I/O) và đồng hồ nối tiếp (SCLK).Khung hệ thống dây điện được sắp xếp hợp lý này được đánh giá cao về tính đơn giản và độ tin cậy của nó, phản ánh mong muốn thanh lịch trong thiết kế.Chuyển dữ liệu đến và từ đồng hồ/RAM có thể xảy ra một byte tại một thời điểm hoặc trong các vụ nổ lên tới 31 byte.Thiết kế cho phép hoạt động trên công suất cực thấp, giữ lại dữ liệu và thông tin đồng hồ trên ít hơn 1.Mạch điều hành điển hình được hiển thị dưới đây.

Các lựa chọn thay thế cho DS1302

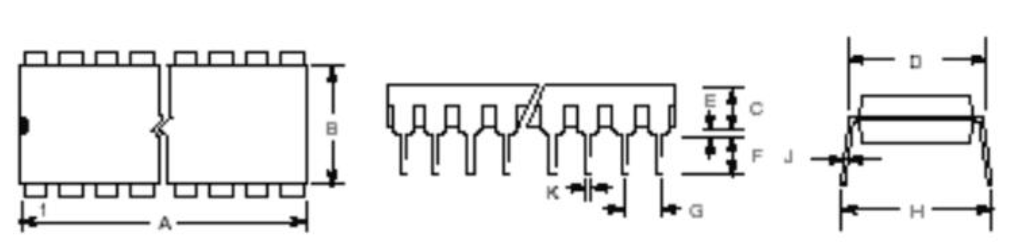

Kích thước của DS1302

Nhà sản xuất DS1302

Maxim tích hợp dẫn đầu cảnh quan công nghệ với những tiến bộ đột phá trong đồng bộ hóa, hiệu quả năng lượng và độ tin cậy dữ liệu, tập trung vào thời gian, quản lý năng lượng và công nghệ truyền thông.Các khu vực này thúc đẩy các tương tác điện tử liền mạch và tối ưu hóa việc sử dụng năng lượng, đảm bảo trao đổi thông tin đáng tin cậy.Công ty thúc đẩy kỹ thuật sáng tạo bằng cách cung cấp các công cụ và tài nguyên mạnh mẽ giúp giảm bớt các thách thức thiết kế phức tạp, cho phép chúng tôi phát triển với sự đảm bảo và chính xác.
