Điốt SMD là gì?

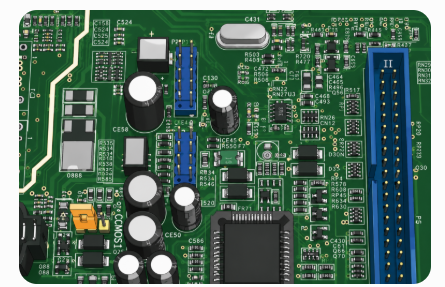

Thiết bị gắn trên bề mặt (SMD) điốt là thành phần bán dẫn nhỏ gọn được sử dụng để điều khiển hướng dòng điện trong các mạch điện tử hiện đại.Không giống như điốt xuyên lỗ truyền thống sử dụng dây dẫn chèn vào bảng mạch in (PCB), điốt SMD được gắn trực tiếp lên bề mặt PCB bằng cách sử dụng Công nghệ gắn trên bề mặt (SMT).

Về cốt lõi, điốt SMD hoạt động giống như van điện một chiều.Chúng cho phép dòng điện chạy theo một hướng đồng thời chặn dòng điện ngược có khả năng làm hỏng các linh kiện điện tử nhạy cảm.

Điốt SMD hoạt động thông qua một Cấu trúc bán dẫn tiếp giáp PN, điều khiển sự dẫn điện trong điều kiện phân cực thuận và ngược.Tùy thuộc vào loại điốt, chúng có thể thực hiện một số chức năng mạch quan trọng, bao gồm chỉnh lưu AC-to-DC, điều chỉnh điện áp, bảo vệ phân cực ngược, triệt tiêu phóng tĩnh điện (ESD), chuyển đổi tín hiệu tốc độ cao và điều khiển tần số RF.

Bởi vì điốt SMD sử dụng các gói nhỏ gọn và đường dẫn điện ngắn hơn nên chúng giúp cải thiện hiệu suất chuyển mạch, tính toàn vẹn của tín hiệu và hiệu suất điện tổng thể trong các thiết kế PCB hiện đại.

Điốt SMD hoạt động như thế nào và cách xác định cực tính

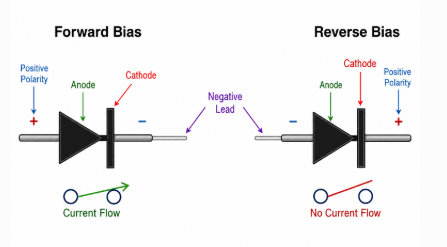

Hình 2. Hoạt động phân cực thuận và ngược của điốt thể hiện hành vi dòng điện hiện tại

Điốt của Thiết bị gắn trên bề mặt (SMD) là các linh kiện điện tử nhỏ được gắn trực tiếp lên bề mặt của bảng mạch.Giống như điốt thông thường, chúng cho phép dòng điện chỉ chạy theo một hướng trong khi chặn dòng điện theo hướng ngược lại.Dòng điện một chiều này bảo vệ các mạch điện, chuyển đổi AC thành DC và điều khiển điện áp trong các thiết bị điện tử.

Một diode SMD có hai cực: cực cực dương (+) và cực âm (-).Khi cực dương được nối với một điện áp dương và cực âm thành một điện áp âm, diode trở nên phân cực thuận và cho dòng điện đi qua.Nếu nối ngược lại, nó sẽ bị phân cực ngược và chặn dòng điện.

Xác định cực tính của diode SMD rất quan trọng vì việc lắp đặt không chính xác có thể khiến mạch không hoạt động hoặc làm hỏng các bộ phận.Hầu hết các điốt SMD đều có dấu hiệu chỉ phía cực âm.

Các cách phổ biến để xác định cực tính bao gồm:

• Đánh dấu dải hoặc sọc: Một đường hoặc sọc ở một bên thường đánh dấu cực âm (-).

• Ký hiệu in trên PCB: Bảng mạch thường hiển thị ký hiệu diode biểu thị hướng.

• Mã gói hàng: Một số điốt SMD sử dụng các ký hiệu chữ và số có thể kiểm tra được bằng bảng dữ liệu.

• Kiểm tra điốt vạn năng: Đồng hồ vạn năng ở chế độ điốt có thể xác định cực dương và cực âm bằng cách kiểm tra hướng dòng điện.

Xác định chính xác cực tính đảm bảo hoạt động bình thường và ngăn ngừa lỗi mạch.Hiểu các dấu hiệu và hành vi của diode SMD là rất quan trọng khi lắp ráp hoặc xử lý sự cố các mạch điện tử.

Các loại điốt SMD phổ biến và công dụng của chúng

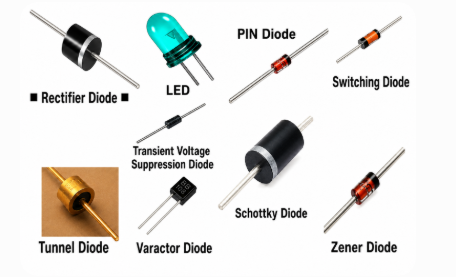

Hình 3. Các loại điốt phổ biến được sử dụng trong mạch điện tử

Điốt SMD có nhiều loại chuyên dụng, mỗi loại được thiết kế để thực hiện một chức năng điện cụ thể trong các mạch điện tử.Vai trò của chúng bao gồm chỉnh lưu dòng điện, điều chỉnh điện áp, triệt tiêu đột biến, chuyển đổi tín hiệu, phát hiện ánh sáng và điều chỉnh RF.

Điốt chỉnh lưu: Điốt chỉnh lưu SMD chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).Chúng thường được sử dụng trong các mạch chuyển đổi nguồn đòi hỏi đầu ra DC ổn định.

Điốt Schottky: Điốt Schottky SMD được biết đến với điện áp chuyển tiếp thấp và hoạt động chuyển mạch nhanh.Chúng thường được sử dụng trong các mạch điện hiệu suất cao và các hệ thống điện tử chuyển mạch nhanh.

Điốt Zener: Điốt Zener SMD điều chỉnh điện áp bằng cách hoạt động ở chế độ đánh thủng ngược.Chúng giúp duy trì mức điện áp ổn định và bảo vệ các bộ phận nhạy cảm khỏi tình trạng quá điện áp.

Điốt chuyển mạch: Điốt chuyển mạch SMD được thiết kế để vận hành chuyển mạch nhanh chóng trong các mạch tín hiệu kỹ thuật số và tần số cao.Thời gian phản hồi nhanh của chúng giúp cải thiện hiệu suất định tuyến tín hiệu.

Đi-ốt TVS (Ức chế điện áp nhất thời): Đi-ốt TVS SMD bảo vệ mạch khỏi các xung điện áp đột ngột, hiện tượng phóng tĩnh điện (ESD) và các hiện tượng tăng đột biến nhất thời có thể làm hỏng các bộ phận bán dẫn.

Điốt phát sáng (LED): Đèn LED SMD chuyển đổi năng lượng điện thành ánh sáng khả kiến để chiếu sáng, chỉ báo hiển thị và hệ thống đèn nền.

Điốt quang: Điốt quang chuyển đổi ánh sáng tới thành dòng điện và thường được sử dụng trong các hệ thống cảm biến quang học và phát hiện ánh sáng.

Điốt Varactor (Varicap): Điốt Varactor SMD có chức năng như tụ điện điều khiển điện áp giúp điều chỉnh tần số điều chỉnh trong mạch RF và mạch truyền thông.

Điốt đường hầm: Điốt đường hầm SMD là thiết bị bán dẫn tốc độ cao chuyên dụng được sử dụng trong lò vi sóng, bộ tạo dao động và hệ thống RF tiên tiến vì đặc tính chuyển mạch cực nhanh của chúng.

Phân tích so sánh các loại điốt SMD chính

Các loại điốt SMD khác nhau được tối ưu hóa cho các yêu cầu điện khác nhau như tốc độ chuyển mạch, điều khiển điện áp, chuyển đổi nguồn và bảo vệ mạch.Hiểu được những khác biệt này sẽ giúp cải thiện việc lựa chọn thành phần để ổn định nhiệt, hiệu suất điện và độ tin cậy lâu dài.

tính năng	bộ chỉnh lưu	Schottky	Zener	TVS
Chức năng chính	AC/DC chuyển đổi	Mất mát nhanh chóng chuyển đổi	Điện áp quy định	Tăng đột biến bảo vệ
Chuyển tiếp Điện áp	Cao hơn	Thấp	Trung bình	Khác nhau
Chuyển đổi Tốc độ	Trung bình	Rất nhanh	Trung bình	Cực kỳ nhanh
quyền lực Hiệu quả	Trung bình	Cao	Trung bình	Tập trung vào bảo vệ
Đảo ngược Sử dụng phân tích	Không	Không	Có	Có
chung Công nghiệp sử dụng	quyền lực nguồn cung cấp	Bộ sạc, SMPS	Đường ray điện áp	ô tô, USB

Điốt Schottky thường được ưa thích trong các mạch chuyển mạch tần số cao vì điện áp chuyển tiếp thấp và thời gian phục hồi gần như bằng 0 giúp giảm tổn thất điện năng và sinh nhiệt.Đặc tính chuyển mạch nhanh của chúng cũng cải thiện hiệu quả trong các hệ thống điện tử nhỏ gọn.

Trong các bộ chuyển đổi DC-DC nhỏ gọn, điốt Schottky thường tạo ra tổn thất điện năng thấp hơn so với điốt chỉnh lưu tiêu chuẩn vì điện áp chuyển tiếp thấp hơn của chúng giúp giảm sinh nhiệt trong quá trình hoạt động chuyển mạch liên tục.

Điốt Zener chủ yếu được sử dụng khi cần điều chỉnh điện áp ổn định và vận hành sự cố ngược có kiểm soát. Điốt TVSNgược lại, được tối ưu hóa để triệt tiêu nhất thời và bảo vệ nhanh chống lại các xung điện áp và các sự kiện ESD.

Điốt chỉnh lưu tiêu chuẩn phù hợp hơn cho việc chuyển đổi AC-to-DC nói chung trong đó hiệu suất chuyển đổi cực nhanh ít quan trọng hơn.

Mỗi loại diode liên quan đến sự cân bằng điện nhất định. Ví dụĐiốt Schottky giúp chuyển mạch nhanh hơn và giảm điện áp rơi xuống, nhưng chúng cũng có thể tạo ra dòng rò ngược cao hơn ở nhiệt độ cao so với bộ chỉnh lưu silicon tiêu chuẩn.

Mã đánh dấu điốt SMD và nhận dạng gói hàng

Việc xác định một diode SMD thường khó khăn hơn việc xác định các thành phần xuyên lỗ truyền thống.Vì điốt của Thiết bị gắn trên bề mặt (SMD) được thiết kế để tiết kiệm không gian PCB nên nhà sản xuất chỉ in ngắn dấu chữ và số trên bao bì thay vì số bộ phận đầy đủ.Những dấu hiệu này có thể xuất hiện dưới dạng vài chữ cái, con sốhoặc biểu tượng khác nhau giữa các nhà sản xuất.

Hiểu mã đánh dấu diode SMD và các loại gói là rất quan trọng để nhận dạng và lựa chọn thành phần chính xác.Việc xác định không chính xác có thể dẫn đến việc chọn một diode có đặc tính điện không phù hợp, có khả năng ảnh hưởng đến hiệu suất và độ tin cậy của mạch.

Tại sao điốt SMD sử dụng mã đánh dấu

Do kích thước gói hạn chế, điốt SMD thường chỉ chứa các mã định danh viết tắt thay vì số kiểu đầy đủ.Những dấu hiệu này có thể chỉ ra:

• Dòng thiết bị

• Đặc tính điện

• Thông tin lô sản xuất

• Nhận dạng nhà sản xuất

• Định hướng phân cực

Không có hệ thống đánh dấu chung cho tất cả các nhà sản xuất.Ví dụ: mã như A7 có thể đại diện cho các thành phần khác nhau tùy thuộc vào nhà sản xuất hoặc loại gói hàng.Do ion v ariat này nên việc đánh dấu phải được xác minh bằng cách sử dụng kích thước gói hàng và thông tin biểu dữ liệu thay vì chỉ dựa vào mã in.

Ví dụ về mã đánh dấu điốt SMD phổ biến

Một số mẫu điốt SMD sử dụng các dấu hiệu được công nhận rộng rãi, xuất hiện thường xuyên trong các bộ phận lắp ráp điện tử.

Điốt chuyển mạch nhanh 1N4148W

1N4148W là một trong những điốt tín hiệu SMD được sử dụng phổ biến nhất cho các ứng dụng chuyển mạch tốc độ cao.Các ví dụ đánh dấu điển hình bao gồm T4, A2 và A7, trong khi các ứng dụng phổ biến bao gồm xử lý tín hiệu, mạch chuyển mạch tốc độ cao, giao diện logic và mạch bảo vệ.Vì có nhiều nhà sản xuất sản xuất 1N4148W nên mã đánh dấu có thể khác nhau.Kích thước gói hàng thường cung cấp thêm manh mối nhận dạng.

Điốt Schottky SS14

SS14 là bộ chỉnh lưu rào cản Schottky được sử dụng rộng rãi, nổi tiếng với độ sụt điện áp chuyển tiếp thấp và tốc độ chuyển mạch nhanh.Dấu hiệu gói điển hình bao gồm SS14 và S4.Các thông số kỹ thuật chính bao gồm định mức điện áp ngược 40V, công suất dòng điện chuyển tiếp 1A và mức giảm điện áp chuyển tiếp thấp giúp cải thiện hiệu suất và giảm tổn thất điện năng.Các ứng dụng phổ biến bao gồm bộ chuyển đổi DC-DC, nguồn điện và hệ thống sạc pin.Điốt SS14 thường được chọn cho các mạch điện nhỏ gọn trong đó hiệu suất và giảm nhiệt là những cân nhắc thiết kế quan trọng.

Dòng điốt Zener BZT52

Dòng BZT52 chứa các điốt Zener nhỏ gọn được sử dụng để điều chỉnh và bảo vệ điện áp.Các ký hiệu điển hình khác nhau tùy thuộc vào định mức điện áp, với các ví dụ phổ biến bao gồm 2A, 5B và C2.Các ứng dụng phổ biến bao gồm mạch tham chiếu điện áp, bảo vệ quá áp và điều hòa tín hiệu.Vì sơ đồ đánh dấu có thể khác nhau đáng kể giữa các nhà sản xuất nên việc xác minh thành phần bằng cách sử dụng bảng dữ liệu là rất nên làm.

Điốt Schottky BAT54

Dòng BAT54 phổ biến trong các thiết bị điện tử cầm tay vì điện áp chuyển tiếp thấp và kích thước gói nhỏ.Các ví dụ đánh dấu phổ biến bao gồm KL và L4, trong khi các ứng dụng bao gồm thiết bị di động, mạch RF, định tuyến tín hiệu và thiết bị điện tử chạy bằng pin.

Tìm hiểu các loại gói điốt SMD

Nhận dạng gói hàng bổ sung cho mã đánh dấu vì các dấu hiệu tương tự có thể xuất hiện trên các kiểu gói hàng khác nhau.Kích thước vật lý thường cung cấp thêm manh mối trong quá trình nhận dạng thành phần.

Thay vì coi việc đánh dấu mã và nhận dạng gói là các nhiệm vụ riêng biệt, việc sử dụng cả hai cùng nhau mang lại một phương pháp đáng tin cậy hơn để xác định các điốt SMD chưa xác định.

Kích thước gói điốt SMD và thiết kế tản nhiệt

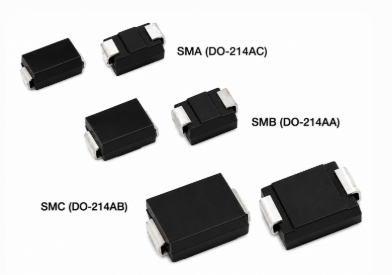

Hình 4. Kích thước gói điốt SMD phổ biến: SMA, SMB và SMC

Kích thước gói điốt SMD ảnh hưởng trực tiếp đến khả năng xử lý dòng điện, khả năng tản nhiệt, độ tin cậy của PCB, độ ổn định chuyển mạch và hiệu suất điện lâu dài.Chọn đúng gói không chỉ là vấn đề lắp một bộ phận vào PCB.Kích thước gói hàng cũng là một yếu tố quan trọng trong quản lý nhiệt vì kiểm soát nhiệt kém có thể làm tăng nhiệt độ điểm nối, giảm hiệu quả và rút ngắn tuổi thọ linh kiện.

Các gói diode nhỏ hơn thường được chọn cho các thiết kế nhỏ gọn và tiêu thụ điện năng thấp, nơi không gian PCB bị hạn chế.Các gói lớn hơn phù hợp hơn cho các ứng dụng có dòng điện và năng lượng cao vì chúng mang lại hiệu suất nhiệt được cải thiện và khả năng tản nhiệt lớn hơn.

Gói	Dòng điện tối đa	Hiệu suất nhiệt	Sử dụng điển hình
SOD-523	Rất thấp	Bị giới hạn	tín hiệu chuyển đổi
SOD-323	Thấp	Trung bình	Logic nhỏ mạch điện
SOD-123	Trung bình	Tốt hơn	Zener/bộ chỉnh lưu
SMA	Trung bình-Cao	Tốt	quyền lực sự cải chính
SMB	Cao	mạnh mẽ	TVS bảo vệ
SMC	Rất cao	Tuyệt vời	công nghiệp quyền lực

Khi kích thước gói tăng lên, diện tích bề mặt có sẵn để truyền nhiệt cũng tăng lên.Các gói lớn hơn như SMA, SMB và SMC có thể truyền nhiệt hiệu quả hơn trên các khu vực đồng PCB, cho phép hoạt động ổn định hơn dưới tải dòng điện liên tục.Các gói nhỏ hơn như SOD-523 và SOD-323 chiếm ít không gian PCB hơn nhưng nhìn chung có khả năng tản nhiệt thấp hơn và yêu cầu thiết kế nhiệt cẩn thận hơn.

Thiết kế tản nhiệt ngày càng trở nên quan trọng trong các mạch điện có dòng điện cao và tần số cao vì nhiệt độ quá cao có thể làm tăng nhiệt độ mối nối và tạo ra các vấn đề về độ tin cậy lâu dài.Nhiệt độ hoạt động cao có thể làm giảm hiệu suất, tăng dòng rò, đẩy nhanh quá trình lão hóa chất bán dẫn và tăng nguy cơ hỏng linh kiện sớm.

Bố trí PCB cũng ảnh hưởng mạnh đến nhiệt độ diode.Nhiệt sinh ra bên trong mối nối bán dẫn phải truyền hiệu quả vào các lớp đồng PCB.Các khối đồng lớn hơn được kết nối với các miếng đi-ốt giúp truyền nhiệt trên một khu vực rộng hơn và giảm các điểm nóng cục bộ.Trong các bố cục PCB nhỏ gọn, diện tích đồng không đủ có thể khiến các điốt được xếp hạng phù hợp hoạt động ở nhiệt độ cao.

Trong các thiết kế có công suất cao hơn, hiệu suất nhiệt thường được cải thiện thông qua các vết đồng rộng hơn, mặt phẳng đồng lớn hơn, via nhiệt, cấu trúc PCB nhiều lớp và tối ưu hóa luồng không khí.Những kỹ thuật này giúp giảm nhiệt độ mối nối và duy trì điều kiện vận hành an toàn hơn trong quá trình vận hành liên tục.

Một cân nhắc quan trọng khác là giảm nhiệt.Xếp hạng hiện tại của bảng dữ liệu thường được đo trong điều kiện phòng thí nghiệm được kiểm soát, thường ở nhiệt độ môi trường khoảng 25°C.Nhiệt độ hoạt động thực tế có thể cao hơn đáng kể.Khi nhiệt độ tăng, khả năng dòng điện an toàn của diode giảm trong khi dòng rò và ứng suất nhiệt tăng.Thiết kế với biên độ nhiệt phù hợp giúp duy trì sự ổn định và độ tin cậy lâu dài.

Do đó, việc chọn gói đi-ốt SMD không chỉ liên quan đến việc kết hợp định mức điện áp và dòng điện.Kích thước gói, khả năng chịu nhiệt, diện tích đồng PCB và điều kiện vận hành đều phối hợp với nhau để xác định xem một điốt có thể duy trì hiệu suất ổn định và đáng tin cậy trong điều kiện vận hành thực tế hay không.

Các thông số điện chính để lựa chọn điốt SMD

Việc chọn đúng diode SMD đòi hỏi phải đánh giá cẩn thận một số thông số điện quan trọng ảnh hưởng trực tiếp đến hiệu suất, độ ổn định nhiệt, hiệu suất chuyển mạch và độ tin cậy lâu dài của mạch.

Các loại diode khác nhau được tối ưu hóa cho các điều kiện hoạt động khác nhau.Một số được thiết kế để chuyển mạch tốc độ cao, trong khi một số khác ưu tiên bảo vệ đột biến, điều chỉnh điện áp hoặc khả năng xử lý dòng điện cao.Hiểu các thông số điện này giúp xác định điốt phù hợp nhất cho một ứng dụng cụ thể.

tham số	Mô tả	Tầm quan trọng
Đảo ngược Điện áp (Vr)	Tối đa điện áp ngược	ngăn chặn sự cố
Chuyển tiếp Điện áp (Vf)	Giảm điện áp trong quá trình dẫn truyền	ảnh hưởng hiệu quả và sinh nhiệt
rò rỉ Hiện tại (IR)	Đảo ngược rò rỉ hiện tại	Quan trọng đối với mạch điện năng thấp
Thời gian phục hồi (trr)	Chuyển đổi tốc độ phục hồi	Quan trọng đối với hoạt động tần số cao
Ngã ba Điện dung (Cj)	Phí lưu trữ giữa các thiết bị đầu cuối	Ảnh hưởng đến tần số vô tuyến và chuyển đổi hiệu suất
Tối đa Nhiệt độ tiếp giáp (Tj)	An toàn cao nhất nhiệt độ hoạt động	ngăn chặn thiệt hại nhiệt

Việc chọn thông số điện không chính xác có thể gây ra hiện tượng quá nhiệt, hoạt động không ổn định, mất điện quá mức, giảm hiệu suất, thoát nhiệt và hỏng linh kiện sớm.Việc lựa chọn tham số thích hợp giúp hỗ trợ độ tin cậy của mạch, độ ổn định nhiệt, hiệu suất năng lượng và hiệu suất điện tử lâu dài.

Điện áp chuyển tiếp (Vf)

Điện áp thuận xác định lượng điện áp bị mất khi dòng điện chạy qua diode trong quá trình vận hành phân cực thuận.

Loại điốt	Điện áp chuyển tiếp điển hình
Schottky Điốt	0,2V–0,4V
Silicon Điốt chỉnh lưu	0,7V–1,1V

Điện áp chuyển tiếp thấp hơn trực tiếp cải thiện hiệu suất sử dụng điện vì ít năng lượng điện được chuyển thành nhiệt trong quá trình dẫn điện.Điều này trở nên đặc biệt quan trọng trong các thiết bị điện tử nhỏ gọn nơi không gian quản lý nhiệt bị hạn chế.

Điốt Schottky thường được chọn cho các mạch điện hiệu suất cao vì giảm điện áp rơi và hoạt động chuyển mạch nhanh.Tuy nhiên, bộ chỉnh lưu silicon tiêu chuẩn có thể cung cấp khả năng chịu điện áp ngược tốt hơn và dòng rò thấp hơn trong một số ứng dụng nhất định.

Điện áp chuyển tiếp thấp hơn cũng giúp giảm ứng suất nhiệt, nâng cao hiệu suất, giảm nhiệt độ điểm nối và kéo dài tuổi thọ linh kiện.

Mối quan hệ tiêu tán năng lượng:

P=V_f×Tôi

Ngay cả việc giảm điện áp chuyển tiếp nhỏ cũng có thể giảm đáng kể tổn thất điện năng trong các hệ thống điện tử dòng điện cao.

Điện áp ngược (Vr)

Định mức điện áp ngược xác định điện áp ngược tối đa mà diode có thể chịu được một cách an toàn trước khi xảy ra sự cố điện.Nếu điện áp ngược áp dụng vượt quá giới hạn định mức, diode có thể bị hỏng do tuyết lở, dòng rò quá mức, hư hỏng chất bán dẫn vĩnh viễn và hỏng PCB khi điện áp tăng vọt.

Xếp hạng điện áp ngược thường được chọn với giới hạn an toàn bổ sung để giúp duy trì độ tin cậy trong điều kiện vận hành nhất thời.Biên điện áp ngược không đủ làm tăng nguy cơ xảy ra các vấn đề về độ tin cậy lâu dài và sự cố trường không mong muốn.

Dòng điện rò rỉ (IR)

Dòng điện rò rỉ đề cập đến một lượng nhỏ dòng điện ngược chạy qua diode khi bị phân cực ngược.Mặc dù dòng rò thường rất nhỏ nhưng rò rỉ quá mức có thể làm giảm tuổi thọ pin, giảm hiệu suất ở chế độ chờ, tăng ứng suất nhiệt và ảnh hưởng đến độ chính xác của các mạch điện năng thấp.

Dòng điện rò rỉ thường tăng khi nhiệt độ tăng, điện áp ngược tăng và hiện tượng lão hóa chất bán dẫn xảy ra.Hiệu suất rò rỉ thấp đặc biệt quan trọng trong các thiết bị điện tử cầm tay, hệ thống chạy bằng pin, thiết bị IoT và mạch dự phòng tiết kiệm năng lượng.

Điốt Schottky thường có dòng rò cao hơn bộ chỉnh lưu silicon tiêu chuẩn, đặc biệt là ở nhiệt độ hoạt động cao.

Ví dụĐiốt Schottky thường mang lại hiệu quả tuyệt vời trong bộ sạc nhanh vì điện áp chuyển tiếp thấp.Tuy nhiên, dòng rò cao hơn ở nhiệt độ cao có thể làm giảm nhẹ hiệu suất dự phòng trong các hệ thống chạy bằng pin.

Sự cân bằng này trở nên quan trọng trong các thiết kế điện tử công suất thấp trong đó tuổi thọ pin dài và mức tiêu thụ điện năng ở chế độ chờ tối thiểu là ưu tiên hàng đầu.

Thời gian phục hồi (trr)

Thời gian phục hồi đo tốc độ diode ngừng dẫn điện khi chuyển từ phân cực thuận sang phân cực ngược.

Loại điốt	Thời gian phục hồi điển hình
Tiêu chuẩn bộ chỉnh lưu	2µs–30µs
Phục hồi nhanh Điốt	50ns–500ns
Schottky Điốt	Gần số không

Thời gian phục hồi ngày càng trở nên quan trọng khi tần số chuyển mạch tăng lên.Điốt chỉnh lưu tiêu chuẩn thường được chấp nhận đối với nguồn điện tần số thấp, nhưng chúng có thể tạo ra tổn thất chuyển mạch quá mức trong các mạch tần số cao.

Trong các nguồn cung cấp năng lượng chuyển mạch tần số cao, điốt chỉnh lưu chậm hơn có thể tạo ra tổn thất chuyển mạch bổ sung do dòng phục hồi ngược tiếp tục chảy trong thời gian ngắn trong quá trình chuyển đổi chuyển mạch.Điốt Schottky và phục hồi nhanh giúp giảm những tổn thất này, giảm sinh nhiệt và cải thiện hiệu suất tổng thể của bộ chuyển đổi.

Điốt Schottky và phục hồi nhanh thường được ưa chuộng trong việc chuyển đổi nguồn điện, bộ sạc nhanh, bộ chuyển đổi DC-DC, mạch nguồn RF và hệ thống công nghiệp tần số cao.

Hành vi chuyển đổi nhanh hơn của chúng giúp giảm tổn thất chuyển mạch, sinh nhiệt thấp hơn, cải thiện hiệu suất, giảm tiếng ồn EMI và hỗ trợ ổn định nhiệt tốt hơn.

Tuy nhiên, điốt Schottky có thể biểu hiện dòng rò ngược cao hơn ở nhiệt độ cao, điều này phải được xem xét trong môi trường đòi hỏi nhiệt cao.

Điện dung tiếp giáp (Cj)

Điện dung tiếp giáp đại diện cho điện tích được lưu trữ giữa các cực của diode.Thông số này ảnh hưởng trực tiếp đến tốc độ chuyển mạch, hiệu suất RF, tính toàn vẹn của tín hiệu và hoạt động của mạch tần số cao.

Điện dung tiếp giáp thấp hơn giúp cải thiện khả năng chuyển mạch tần số cao, độ ổn định tín hiệu RF, hiệu suất mạch truyền thông và độ chính xác xử lý tín hiệu.

Điện dung mối nối trở nên đặc biệt quan trọng trong các hệ thống truyền thông RF, thiết bị điện tử không dây, mạch xử lý tín hiệu và hệ thống kỹ thuật số tốc độ cao.Điện dung quá mức có thể gây ra hiện tượng méo tín hiệu, hoạt động chuyển mạch chậm hơn và giảm hiệu suất RF.

Nhiệt độ tiếp giáp tối đa (Tj)

Nhiệt độ điểm nối tối đa, thường được viết là Tj, xác định nhiệt độ hoạt động an toàn cao nhất của điểm nối bán dẫn bên trong diode.

Thông số này cực kỳ quan trọng vì diode có thể bị hỏng ngay cả khi xếp hạng điện áp và dòng điện có vẻ chấp nhận được nếu quản lý nhiệt không đủ.

Khi nhiệt độ tiếp giáp tăng, diode có thể gặp hiện tượng dòng rò tăng, hiệu suất giảm, điện áp chuyển tiếp không ổn định, lão hóa chất bán dẫn tăng nhanh và hư hỏng vĩnh viễn bên trong.

Trong các ứng dụng diode SMD dòng điện cao, nhiệt độ tiếp giáp quá cao có thể gây ra hiện tượng thoát nhiệt.Điều này xảy ra khi nhiệt độ tăng làm tăng dòng điện rò rỉ và tiêu tán điện năng, sau đó tạo ra nhiều nhiệt hơn và làm tăng thêm nhiệt độ điểm nối.

Nếu sự thoát nhiệt không được kiểm soát, diode có thể bị hỏng đột ngột và làm hỏng các bộ phận PCB xung quanh.

Hoạt động liên tục gần nhiệt độ điểm nối tối đa cũng có thể rút ngắn tuổi thọ dài hạn của linh kiện, ngay cả khi không xảy ra hỏng hóc ngay lập tức.Nhiệt độ tăng cao làm tăng tốc cơ chế mài mòn chất bán dẫn và giảm độ tin cậy lâu dài.

Độ tin cậy về nhiệt thường được cải thiện bằng cách sử dụng các gói điốt lớn hơn, vết đồng rộng hơn, lượng đổ đồng PCB lớn hơn, via nhiệt, luồng không khí tốt hơn và kỹ thuật giảm dòng điện.

Quản lý nhiệt thích hợp giúp duy trì nhiệt độ mối nối an toàn, cải thiện độ tin cậy lâu dài và giảm nguy cơ hỏng hóc thành phần sớm trong các hệ thống điện tử hiện đại.

Ví dụ: biểu dữ liệu diode có thể chỉ định nhiệt độ tiếp giáp tối đa là 150°C và giá trị RθJA là 90°C/W.Những giá trị này giúp ước tính xem diode có thể hoạt động an toàn trong điều kiện tiêu tán năng lượng và nhiệt độ môi trường xung quanh dự kiến ​​hay không.

Cách kiểm tra điốt SMD bằng đồng hồ vạn năng

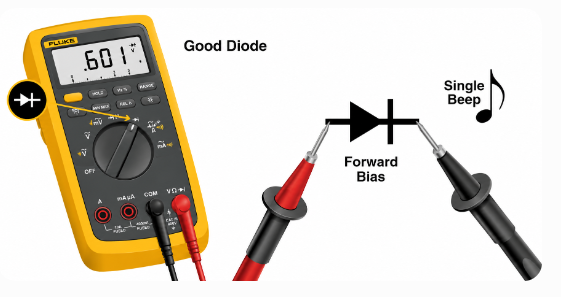

Hình 5. Kiểm tra điốt SMD bằng đồng hồ vạn năng

Kiểm tra một diode SMD bằng một đồng hồ vạn năng giúp xác định các sự cố thường gặp như đoản mạch, hở mạch, hư hỏng do rò rỉ và hỏng nhiệt.Quy trình kiểm tra thích hợp rất quan trọng vì các phép đo không chính xác có thể dẫn đến chẩn đoán không chính xác hoặc hư hỏng PCB do tai nạn.

Biện pháp phòng ngừa an toàn trước khi thử nghiệm

Trước khi thực hiện bất kỳ phép đo diode nào:

1. Ngắt kết nối và cách ly nguồn điện khỏi mạch

2. Xả hết tụ điện trước khi chạm vào PCB

3. Tránh kiểm tra các mạch mang điện

4. Sử dụng biện pháp bảo vệ ESD khi xử lý các thiết bị điện tử nhạy cảm

Các tụ điện lớn bên trong bộ nguồn, bộ sạc và thiết bị điện tử công nghiệp có thể duy trì điện áp nguy hiểm ngay cả khi đã ngắt điện.Tụ phóng điện giúp giảm nguy cơ bị điện giật và hư hỏng linh kiện do tai nạn.

Các phép đo trong mạch cũng không phải lúc nào cũng hoàn toàn đáng tin cậy vì các thành phần PCB xung quanh có thể tạo ra kết quả sai.Các điện trở, tụ điện, cuộn cảm và đường dẫn bán dẫn song song có thể ảnh hưởng đến các phép đo vạn năng và tạo ra kết quả sai lệch.

Để khắc phục sự cố chính xác hơn, một bên của diode thường được nhấc ra khỏi PCB để cách ly linh kiện trong quá trình thử nghiệm.

Kiểm tra độ lệch thuận

Đặt đồng hồ vạn năng sang chế độ kiểm tra diode.Nối đầu dò màu đỏ với cực dương và đầu dò màu đen với cực âm.Một diode khỏe mạnh thường có điện áp chuyển tiếp giảm khoảng 0,2V–0,4V đối với điốt Schottky và 0,6V–0,7V đối với điốt silicon.Các số đọc này thể hiện sự sụt giảm điện áp chuyển tiếp của diode trong quá trình dẫn điện.Điện áp chuyển tiếp thấp hơn trong điốt Schottky giúp cải thiện hiệu suất và giảm sinh nhiệt trong các mạch chuyển mạch tần số cao.

Kiểm tra thiên vị ngược

Đảo ngược đầu dò vạn năng bằng cách nối đầu dò màu đen với cực dương và đầu dò màu đỏ với cực âm.Một diode khỏe mạnh sẽ chặn dòng điện ngược.Đồng hồ vạn năng thường hiển thị OL (Open Loop) hoặc điện trở rất cao.Nếu dòng điện có thể đo được chạy theo hướng ngược lại, diode có thể bị hư hỏng do rò rỉ, hỏng mối nối hoặc suy giảm nhiệt.Vấn đề rò rỉ ngược thường trở nên nghiêm trọng hơn ở nhiệt độ vận hành cao.

Các chỉ số lỗi thường gặp

Triệu chứng	Nguyên nhân có thể
0V cả hai chỉ đường	Diode ngắn mạch
CV cả hai chỉ đường	Điốt mở
Không ổn định bài đọc	nhiệt hư hỏng hoặc rò rỉ

Điốt ngắn mạch thường xảy ra sau khi xảy ra hiện tượng quá điện áp, đảo cực điện, quá nhiệt nghiêm trọng hoặc hư hỏng do đột biến điện.Điốt mở hư hỏng có thể xảy ra do hư hỏng dây liên kết, chu kỳ nhiệt quá mức, nứt cơ học hoặc lỗi sản xuất.Không ổn định hoặc không nhất quán kết quả đo có thể cho thấy hư hỏng nhiệt bên trong, vấn đề về dòng điện rò rỉ, nứt mối hàn hoặc suy giảm chất bán dẫn một phần.

Trong các mạch chuyển mạch và nguồn điện tần số cao, điốt SMD bị lỗi cũng có thể gây ra hiện tượng sinh nhiệt quá mức, điện áp đầu ra không ổn định, nhiễu chuyển mạch, giảm hiệu suất sạc và mạch hoạt động không liên tục.

Việc kiểm tra đồng hồ vạn năng đúng cách giúp nhanh chóng xác định các điốt bị lỗi và hỗ trợ khắc phục sự cố chính xác hơn trong các hệ thống điện tử hiện đại.

Các lỗi điốt SMD thường gặp và lỗi thiết kế PCB

Mặc dù điốt SMD được thiết kế để hoạt động đáng tin cậy trong thời gian dài nhưng lỗi vẫn có thể xảy ra khi thiết kế mạch, quản lý nhiệt hoặc thực hành bố trí PCB không được tối ưu hóa đúng cách.Nhiều vấn đề về diode không phải do lỗi sản xuất mà do các vấn đề liên quan đến thiết kế như quá ứng suất điện, nhiệt độ quá cao, bố trí PCB kém, phóng tĩnh điện (ESD) và lỗi hàn.Những vấn đề này có thể làm giảm hiệu suất, rút ​​ngắn tuổi thọ linh kiện và tạo ra mối lo ngại về độ tin cậy lâu dài trong các hệ thống điện tử.

Hiểu được các cơ chế hư hỏng diode SMD phổ biến và các lỗi thiết kế PCB giúp xác định nguyên nhân gốc rễ của các sự cố mạch và hỗ trợ thiết kế bo mạch đáng tin cậy hơn.Nhiều lỗi bắt nguồn từ việc quản lý nhiệt không đầy đủ, lựa chọn điốt không chính xác, biên điện áp không đủ, vị trí linh kiện kém hoặc điều kiện hàn không đúng.Những yếu tố thiết kế này có thể dần dần ảnh hưởng đến hiệu suất ngay cả khi mạch ban đầu có vẻ hoạt động chính xác.

Các lỗi điốt SMD thường gặp và ảnh hưởng của chúng

Thất bại nguyên nhân	chung Triệu chứng	Có khả năng kết quả
quá tải điện	Quá nóng	Thiệt hại hiện tại quá mức
Nhiệt độ quá cao	Vết cháy	Thoát nhiệt
Tiếp xúc với ESD	Mất khả năng bảo vệ đột biến	Suy thoái diode TVS
Thiệt hại uốn cong PCB	Hoạt động không liên tục	Mối hàn bị nứt
Hàn không đúng cách	Mất ổn định điện áp	Rò rỉ ngược và không ổn định hoạt động

Quá áp điện là một trong những nguyên nhân phổ biến nhất gây ra hỏng diode SMD.Điều này xảy ra khi một diode hoạt động vượt quá giới hạn điện áp hoặc dòng điện định mức, gây ra sự sinh nhiệt quá mức và có khả năng làm hỏng mối nối bán dẫn.Căng thẳng quá mức liên tục có thể làm suy giảm vĩnh viễn các đặc tính điện và giảm độ tin cậy.

Ứng suất nhiệt là một yếu tố chính khác, đặc biệt là trong các thiết kế PCB nhỏ gọn, nơi diện tích đồng hạn chế hạn chế khả năng tản nhiệt.Nhiệt độ mối nối tăng cao có thể làm tăng dòng điện rò rỉ, giảm hiệu suất, đẩy nhanh quá trình lão hóa và cuối cùng dẫn đến hiện tượng thoát nhiệt.

Hư hỏng ESD thường ảnh hưởng đến các điốt bảo vệ được sử dụng gần các giao diện truyền thông.Việc tiếp xúc nhiều lần với các sự kiện nhất thời có thể dần dần làm suy yếu khả năng bảo vệ của thiết bị và giảm hiệu quả của thiết bị theo thời gian.

Những lỗi thiết kế PCB phổ biến ảnh hưởng đến độ tin cậy của điốt SMD

Một số cách bố trí và thiết kế PCB có thể vô tình làm tăng nguy cơ hỏng hóc.

Các miếng đệm nhiệt có kích thước quá nhỏ có thể hạn chế sự truyền nhiệt từ diode vào PCB.Nếu diện tích đồng quá nhỏ, nhiệt có thể tích tụ xung quanh bộ phận và làm tăng nhiệt độ mối nối trong quá trình hoạt động liên tục.

Vị trí điốt TVS không chính xác có thể làm giảm hiệu quả bảo vệ.Các thiết bị bảo vệ được đặt quá xa các đầu nối bên ngoài có thể cho phép các xung đột biến nhất thời truyền sâu hơn vào mạch trước khi xảy ra hiện tượng triệt tiêu.

Sử dụng điốt chỉnh lưu chậm trong các mạch tốc độ cao có thể gây ra nhiễu chuyển mạch, tăng tổn thất điện năng, giảm hiệu suất và các vấn đề nhiễu điện từ.Điốt Schottky và phục hồi nhanh thường phù hợp hơn với các thiết kế tần số cao.

Biên độ điện áp ngược không đủ cũng có thể tạo ra các vấn đề về độ tin cậy.Việc chọn một diode quá gần với điện áp hoạt động dự kiến ​​sẽ gây ra ít khả năng chịu đựng các xung điện áp hoặc các điều kiện hoạt động không mong muốn.

Hiệu suất đáng tin cậy của diode thường phụ thuộc vào việc kết hợp thiết kế nhiệt phù hợp, biên độ điện thích hợp, bố trí PCB được tối ưu hóa, vị trí bảo vệ đột biến hiệu quả và kết nối hàn ổn định.Các quyết định thiết kế nhỏ có thể có tác động lớn đến độ tin cậy và hiệu suất của mạch lâu dài.

Điốt SMD và Điốt xuyên lỗ

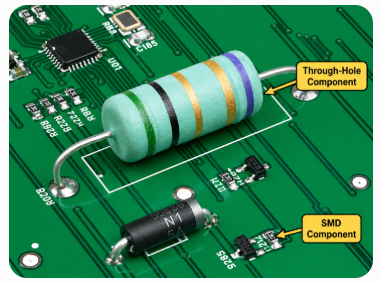

Hình 6. SMD và các thành phần xuyên lỗ trên PCB

Điốt SMD và điốt xuyên lỗ đều thực hiện các chức năng điện tương tự nhau, nhưng chúng khác nhau đáng kể về kích thước, phương pháp sản xuất, đặc tính nhiệt, độ bền cơ học và khả năng tích hợp PCB.

tính năng	SMD Điốt	xuyên lỗ Điốt
Kích thước PCB	Nhỏ gọn	lớn hơn
Sản xuất	SMT tự động	Hàn bằng tay/sóng
Hiệu suất tần số cao	Tốt hơn	Hạ xuống
Khả năng sửa chữa	Khó khăn hơn	Dễ dàng hơn
Tản nhiệt	Trung bình	Tốt hơn cho công suất cao
Sử dụng chung	Di động thiết bị điện tử	Hệ thống công nghiệp

Điốt SMD thường được ưa chuộng trong các thiết bị điện tử hiện đại vì chúng hỗ trợ bố trí PCB nhỏ hơn, sản xuất hàng loạt tự động, thiết bị điện tử nhẹ và cải thiện hiệu suất tần số cao.

Đường dẫn điện ngắn hơn của chúng giúp giảm điện cảm và điện dung ký sinh, khiến chúng phù hợp với các mạch chuyển mạch tốc độ cao, hệ thống liên lạc RF, bộ chuyển đổi điện nhỏ gọn và các thiết bị điện tử có mật độ dày đặc.

Tuy nhiên, điốt xuyên lỗ vẫn có thể được ưu tiên sử dụng trong các hệ thống công suất cao, ứng dụng dòng điện nặng, môi trường cơ học khắc nghiệt và thiết bị yêu cầu sửa chữa hoặc thay thế dễ dàng hơn.

Do các thành phần xuyên lỗ sử dụng dây dẫn được cắm vào PCB nên chúng thường cung cấp khả năng neo cơ học mạnh hơn và xử lý nhiệt tốt hơn cho các thiết bị có công suất lớn.

Trong các thiết bị điện tử hiện đại, điốt SMD chiếm ưu thế vì bố cục PCB nhỏ gọn và lắp ráp SMT tự động giúp giảm đáng kể chi phí sản xuất và tăng tốc độ sản xuất.

Cách chọn Diode SMD phù hợp

Việc chọn đúng diode SMD đòi hỏi phải cân bằng hiệu suất điện, khả năng tản nhiệt, độ tin cậy, tốc độ chuyển mạch, kích thước gói và các yêu cầu ứng dụng.

Sử dụng sai diode có thể dẫn đến quá nhiệt, mất ổn định điện áp, giảm hiệu suất, mất điện quá mức và hỏng linh kiện sớm.

Việc lựa chọn điốt thích hợp giúp hỗ trợ độ tin cậy lâu dài, độ ổn định nhiệt và hiệu suất tổng thể của hệ thống điện tử.

Hướng dẫn lựa chọn dựa trên ứng dụng

ứng dụng	Điốt được đề xuất
Sạc nhanh	Schottky điốt
Điện áp quy định	Điốt Zener
USB ESD bảo vệ	Đi-ốt TVS
điều chỉnh tần số vô tuyến	Bộ biến đổi điốt
AC sự cải chính	bộ chỉnh lưu điốt

Các yếu tố chính cần xem xét trong quá trình lựa chọn

• Định mức điện áp ngược: Diode phải chịu được điện áp ngược tối đa hiện có trong mạch một cách an toàn.Biên độ điện áp không đủ làm tăng nguy cơ đánh thủng khi điện áp tăng đột biến.

• Khả năng xử lý dòng điện: Đi-ốt phải hỗ trợ an toàn cả điều kiện dòng điện liên tục và dòng điện đột biến.Các ứng dụng hiện tại cao hơn thường yêu cầu các gói lớn hơn, tản nhiệt tốt hơn và dấu vết PCB rộng hơn.

• Tốc độ chuyển mạch: Mạch tần số cao yêu cầu phục hồi nhanh hoặc điốt Schottky để giảm thiểu tổn thất chuyển mạch và nâng cao hiệu suất.

• Hiệu suất nhiệt: Khả năng tản nhiệt rất quan trọng vì nhiệt độ tiếp giáp quá cao có thể rút ngắn tuổi thọ linh kiện và giảm độ tin cậy.

• Hạn chế về không gian PCB: Các thiết bị điện tử nhỏ gọn thường yêu cầu các gói SMD nhỏ hơn để hỗ trợ bố trí PCB mật độ cao.

Tuy nhiên, các gói nhỏ hơn có thể có khả năng xử lý nhiệt và dòng điện thấp hơn.

Lựa chọn điốt cho các ngành công nghiệp khác nhau

• Điện tử ô tô: Độ tin cậy đột biến cao, khả năng chịu nhiệt độ rộng và tuân thủ AEC-Q101 rất quan trọng để duy trì hoạt động ổn định trong các điều kiện môi trường và điện khắc nghiệt.

• Thiết bị điện tử: Kích thước nhỏ gọn, tổn thất điện năng thấp và hiệu quả sản xuất cao thường được ưu tiên trong các thiết kế PCB có mật độ dày đặc và hệ thống di động.

• Hệ thống công nghiệp: Độ bền nhiệt, khả năng dòng điện cao và độ tin cậy lâu dài rất quan trọng để hoạt động liên tục trong môi trường điện đòi hỏi khắt khe.

• Hệ thống RF và Truyền thông: Chuyển mạch nhanh, điện dung tiếp giáp thấp và hiệu suất tần số cao ổn định giúp duy trì tính toàn vẹn của tín hiệu và hoạt động liên lạc hiệu quả.

Việc chọn gói điốt và thông số kỹ thuật điện chính xác sẽ cải thiện đáng kể hiệu suất sử dụng điện, bảo vệ mạch và độ tin cậy lâu dài trong các hệ thống điện tử hiện đại.
