Độ trễ trong mạch điện tử là gì?

Độ trễ trong mạch điện tử đề cập đến tình trạng đầu ra của hệ thống không chỉ phụ thuộc vào điều kiện đầu vào hiện tại mà còn phụ thuộc vào trạng thái vận hành trước đó.Thay vì sử dụng một ngưỡng chuyển đổi duy nhất, các hệ thống kích hoạt trễ thường hoạt động với các điểm kích hoạt và hủy kích hoạt riêng biệt.Sự khác biệt giữa các ngưỡng này tạo thành một cửa sổ trễ.

Trong thiết bị điện tử thực tế, độ trễ tạo ra hiệu ứng bộ nhớ.Khi một thiết bị thay đổi trạng thái, nó sẽ không đảo ngược ngay lập tức khi các điều kiện đầu vào dao động nhẹ theo hướng ngược lại.Hành vi này cho phép hệ thống duy trì hoạt động dễ dự đoán hơn trong các điều kiện thay đổi.

Độ trễ được sử dụng rộng rãi trong:

• Mạch so sánh

• Kích hoạt Schmitt

• Điện tử công suất

• Hệ thống lưu trữ từ tính

• Hệ thống điều khiển công nghiệp

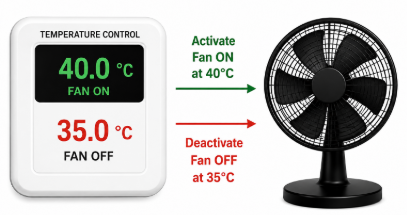

Hình 2. Quạt được điều khiển nhiệt độ sử dụng ngưỡng BẬT và TẮT riêng biệt để vận hành ổn định

Ví dụ, quạt làm mát có thể kích hoạt lúc 40°C nhưng vẫn hoạt động cho đến khi nhiệt độ giảm xuống dưới 35°C.Sử dụng khác nhau BẬT và Ngưỡng TẮT ngăn cản việc đạp xe nhanh khi điều kiện vận hành dao động gần điểm đặt.

Nếu không có hiện tượng trễ, các hệ thống hoạt động gần mức ngưỡng có thể phản ứng liên tục với các ion ariat tín hiệu nhỏ.Hành vi này có thể tạo ra hiện tượng giật rơle, kích hoạt sai, hoạt động không ổn định và hoạt động chuyển mạch quá mức.

Do khả năng hỗ trợ việc ra quyết định ổn định trong điều kiện biến động, độ trễ vẫn là nguyên tắc quan trọng trong thiết kế điện tử hiện đại.

Độ trễ hoạt động như thế nào trong hệ thống thực

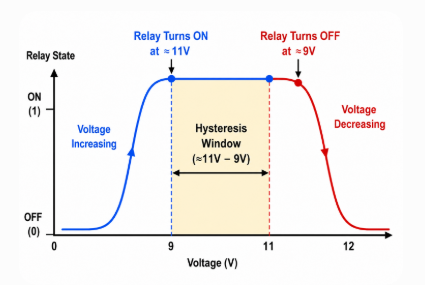

Hình 3. Hành vi chuyển mạch rơle hiển thị các ngưỡng BẬT và TẮT riêng biệt bằng Cửa sổ trễ

Một trong những ví dụ đơn giản nhất về độ trễ xuất hiện trong hoạt động của rơle.

Hãy tưởng tượng một rơle 12V được kết nối với nguồn điện thay đổi.

Hành vi chuyển mạch rơle

• Điện áp tăng dần từ 0V

• Rơ-le kích hoạt ở khoảng 11V

• Điện áp giảm dần

• Rơ-le vẫn hoạt động

• Rơle cuối cùng TẮT ở gần 9V

Sự khác biệt giữa điện áp kích hoạt và ngừng kích hoạt được gọi là cửa sổ trễ.

Rơle tạm thời giữ lại trạng thái trước đó thay vì phản ứng ngay lập tức với những thay đổi điện áp nhỏ.Nguyên tắc tương tự này xuất hiện trong các hệ thống bị ảnh hưởng bởi nhiễu điện, gợn sóng điện áp, nhiễu điện từ (EMI) và dao động nhiệt.Những nhiễu loạn này có thể tạo ra các ion v ariat nhỏ trong tín hiệu và điều kiện hoạt động, khiến cho hành vi ngưỡng ổn định trở nên khó duy trì hơn nếu không có hiện tượng trễ.

Độ trễ ổn định các quyết định ngưỡng trong điều kiện dao động và giảm các sự kiện chuyển đổi quá mức có thể làm giảm tuổi thọ của linh kiện.Đây là lý do tại sao hiện tượng trễ được tích hợp có chủ ý vào nhiều hệ thống điện tử hiện đại.

Nguyên tắc cốt lõi và nguyên nhân gây trễ

Đặc điểm xác định của độ trễ là hành vi bộ nhớ.Một hệ thống kích động phản ứng theo cả điều kiện hiện tại và trạng thái vận hành trước đó.Kết quả là, việc tăng đầu vào và giảm đầu vào sẽ đi theo những đường phản hồi khác nhau.

Điều này tạo nên đặc điểm vòng trễ.

Độ trễ phụ thuộc vào tốc độ và độ trễ không phụ thuộc vào tốc độ

tính năng	Tỷ lệ độc lập	Phụ thuộc vào tỷ lệ
phản hồi	Hầu như không thay đổi	Thay đổi theo tốc độ
Độ nhạy	Thấp	Cao
Ứng dụng điển hình	Nam châm vĩnh cửu	Điện tử công suất
Kỹ thuật sử dụng	Giữ từ	Phân tích chuyển mạch động

Nguyên nhân chính của hiện tượng trễ

• Căn chỉnh miền từ tính

Trong các vật liệu từ tính, các miền từ tính cực nhỏ có thể vẫn được căn chỉnh một phần ngay cả sau khi loại bỏ từ trường bên ngoài.Sự căn chỉnh dư này tạo ra hiệu ứng bộ nhớ góp phần tạo ra hiện tượng trễ từ.

• Bẫy phí

Trong các thiết bị bán dẫn, điện tích bị giữ lại có thể làm chậm phản ứng chuyển mạch và khiến hoạt động của thiết bị phụ thuộc một phần vào trạng thái điện trước đó.Hiệu ứng này thường được quan sát thấy trong các công nghệ bộ nhớ và hệ thống dựa trên bóng bán dẫn.

• Hiệu ứng cơ và nhiệt

Chuyển động cơ học và nhiệt độ v Các ion ariat có thể gây ra phản ứng trễ giữa hành vi đầu vào và đầu ra.Những hiệu ứng này thường được quan sát thấy trong rơle, cảm biến và hệ thống điều chỉnh nhiệt độ, nơi những thay đổi vật lý ảnh hưởng đến hiệu suất hệ thống.

• Phản hồi tích cực

Nhiều mạch điện tử cố tình tạo ra hiện tượng trễ thông qua mạng phản hồi.Phản hồi tích cực làm thay đổi ngưỡng chuyển đổi và giúp tạo ra hành vi được kiểm soát tốt hơn.Cách tiếp cận này được sử dụng rộng rãi trong các bộ so sánh, bộ kích hoạt Schmitt và mạch khuếch đại hoạt động để cải thiện độ ổn định tín hiệu trong các điều kiện thay đổi.

Hiểu về vòng trễ từ tính

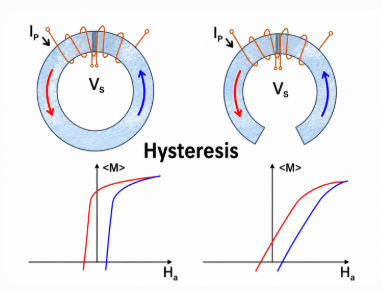

Hình 4. Vòng trễ từ tính hiển thị các đường từ hóa khác nhau trong khi thay đổi từ trường

Vật liệu từ tính cung cấp một trong những ví dụ rõ ràng nhất về đặc tính trễ.Hiện tượng trễ từ xảy ra khi vật liệu giữ lại từ hóa sau khi loại bỏ từ trường bên ngoài.

Vật liệu sắt từ chẳng hạn như sắt, niken, coban và thép silicon thể hiện hiệu ứng này một cách tự nhiên vì các miền từ tính bên trong có thể vẫn được căn chỉnh một phần ngay cả sau khi điều kiện trường thay đổi.

Hiểu vòng trễ

Vòng trễ mô tả mối quan hệ giữa:

• Cường độ từ trường (H)

• Mật độ từ thông (B)

B = f(H)

Từ trường tăng và giảm đi theo những con đường khác nhau, tạo ra một vòng khép kín minh họa hành vi của bộ nhớ từ.Vòng trễ rộng hơn thường cho thấy tổn thất năng lượng lớn hơn, sinh nhiệt tăng lên và hiệu suất tổng thể giảm.

Đường cong trễ được kiểm tra chặt chẽ trong quá trình thiết kế máy biến áp, động cơ và hệ thống điện vì tổn hao quá mức có thể tạo ra ứng suất nhiệt lâu dài.

Trong các bộ nguồn chuyển đổi chế độ thực tế, vật liệu ferit thường được ưa chuộng hơn vì tổn thất thép silicon tăng đáng kể khi hoạt động ở tần số cao.

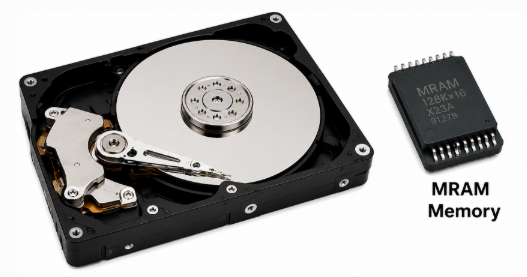

Hình 5. Thiết bị lưu trữ từ tính sử dụng độ trễ để lưu giữ dữ liệu

Độ trễ từ trong lưu trữ dữ liệu

Ổ cứng và công nghệ bộ nhớ từ dựa vào độ trễ.Vì vật liệu từ tính vẫn giữ được từ tính sau khi ngắt nguồn điện nên thông tin vẫn được lưu trữ mà không cần nguồn điện liên tục.

Các ứng dụng phổ biến bao gồm ổ đĩa cứng, hệ thống băng từ và công nghệ bộ nhớ truy cập ngẫu nhiên từ trở (MRAM), tất cả đều dựa vào hiện tượng trễ từ để lưu giữ dữ liệu và khả năng lưu trữ không biến đổi.

So sánh hiệu quả và vật liệu lõi từ

Việc lựa chọn vật liệu lõi ảnh hưởng trực tiếp đến tổn thất trễ, hiệu suất, sinh nhiệt và hiệu suất lâu dài trong máy biến áp và hệ thống chuyển mạch.Các vật liệu khác nhau phản ứng khác nhau với từ trường do các ion v ariat có cấu trúc nguyên tử, độ kháng từ, tính thấm và đặc tính giữ từ.Những khác biệt này trở nên đặc biệt quan trọng trong máy biến áp, cuộn cảm, nguồn điện chuyển mạch, động cơ điện và hệ thống điện tần số cao.

So sánh các vật liệu lõi từ thông dụng

Chất liệu	Tần số	tương đối Mất lõi	tương đối Chi phí	Điển hình Ứng dụng
Thép silic	50–60 Hz	Trung bình	Thấp	Máy biến áp, động cơ tiện ích
Ferrite	kHz–MHz	Thấp	Trung bình	SMPS, mạch RF, EMI đàn áp
kim loại vô định hình	50–400 Hz	Rất thấp	Cao	Máy biến áp tiết kiệm năng lượng

Mặc dù tất cả các vật liệu đều hỗ trợ hoạt động từ tính nhưng hiệu suất của chúng có thể thay đổi đáng kể trong điều kiện thực tế.Lựa chọn vật liệu thường phụ thuộc vào yêu cầu vận hành hơn là chỉ dựa trên hiệu suất lý thuyết.

Ví dụ, máy biến áp tiện ích thường sử dụng thép silicon vì hiệu quả chi phí và độ tin cậy lâu dài của nó.Nguồn điện tần số cao thường sử dụng ferrite vì điện trở cao của nó làm giảm tổn thất dòng điện xoáy.Máy biến áp tiết kiệm năng lượng ngày càng sử dụng vật liệu vô định hình vì tổn thất thấp hơn có thể cải thiện hiệu suất lâu dài.Hiểu được những sự cân bằng này giúp cân bằng hành vi nhiệt, mục tiêu hiệu quả và yêu cầu vận hành.

Vật liệu từ mềm và cứng

Vật liệu từ tính thường được chia thành các loại mềm và cứng dựa trên mức độ dễ dàng bị từ hóa và khử từ của chúng.

Tài sản	Mềm mại Vật liệu từ tính	Cứng Vật liệu từ tính
cưỡng bức	Thấp	Cao
Mất trễ	Hạ xuống	Cao hơn
Sử dụng chính	Máy biến áp	Nam châm vĩnh cửu
Lưu giữ dữ liệu	Thấp	Cao

Vật liệu từ tính mềm có thể thay đổi nhanh chóng trạng thái từ tính với năng lượng đầu vào tương đối thấp.Chúng được ưu tiên sử dụng trong các máy biến áp và cuộn cảm nơi xảy ra chu kỳ từ lặp đi lặp lại.

Vật liệu từ cứng chống lại quá trình khử từ và giữ được đặc tính từ trong thời gian dài hơn.Những vật liệu này thường được sử dụng trong nam châm vĩnh cửu và hệ thống lưu trữ từ tính.

Những cân nhắc lựa chọn thực tế

Việc lựa chọn vật liệu lõi từ không chỉ đơn giản là chọn phương án có tổn thất trễ thấp nhất.Lựa chọn vật liệu cũng phụ thuộc vào những cân nhắc thực tế như tần suất hoạt động, điều kiện nhiệt, mục tiêu hiệu quả, hạn chế về kích thước, yêu cầu xử lý công suất và chi phí tổng thể.Những yếu tố này ảnh hưởng chung đến hiệu suất, độ tin cậy và sự phù hợp cho các ứng dụng cụ thể.

Ví dụ, nguồn điện chuyển mạch tần số cao thường được hưởng lợi từ lõi ferrite vì tổn thất thấp hơn khi chuyển đổi nhanh.Trong khi đó, các máy biến áp tiện ích hoạt động ở tần số lưới tiêu chuẩn có thể tiếp tục sử dụng thép silicon vì hiệu quả chi phí và độ tin cậy đã được chứng minh.

Lựa chọn vật liệu ảnh hưởng trực tiếp đến hiệu suất lâu dài, đặc tính tản nhiệt và hiệu suất tổng thể của hệ thống.Hiểu được những sự cân bằng này cho phép bạn chọn vật liệu từ tính phù hợp hơn với yêu cầu ứng dụng.

Độ trễ trong thiết bị bán dẫn

Hình 6. Thiết bị SCR và TRIAC được sử dụng trong Ứng dụng chuyển mạch

Thyristor là thiết bị chuyển mạch bán dẫn được thiết kế cho các ứng dụng điện áp cao và dòng điện cao.Không giống như các bóng bán dẫn thông thường phản ứng liên tục với các tín hiệu điều khiển, thyristor sử dụng cơ chế chốt cho phép thiết bị duy trì tính dẫn điện sau khi kích hoạt.

Hành vi vận hành này tạo ra một đặc tính bộ nhớ vì đầu ra của thiết bị phụ thuộc một phần vào trạng thái trước đó của nó.Sau khi được kích hoạt, quá trình dẫn điện sẽ tiếp tục cho đến khi điều kiện hoạt động giảm xuống dưới giới hạn điện cụ thể.

Hành vi chốt hoạt động như thế nào

Các thiết bị như Bộ chỉnh lưu có điều khiển bằng silicon (SCR) và TRIAC dựa vào việc chốt và giữ các đặc tính hiện tại.

Sau khi nhận được xung cổng, thiết bị sẽ chuyển sang trạng thái dẫn điện và tiếp tục hoạt động ngay cả khi đã loại bỏ tín hiệu cổng.Sự dẫn điện chỉ dừng lại sau khi dòng điện giảm xuống dưới ngưỡng dòng điện duy trì.

Bởi vì việc kích hoạt và hủy kích hoạt xảy ra trong các điều kiện điện khác nhau nên thyristor thể hiện hành vi tương tự như hiện tượng trễ.

Các thông số chính ảnh hưởng đến hiệu suất

• Dòng chốt: Dòng điện tối thiểu cần có ngay sau khi kích hoạt.

• Giữ dòng điện: Dòng điện tối thiểu cần thiết để duy trì sự dẫn điện.

• Dòng kích hoạt cổng: Dòng điện cần thiết để kích hoạt thiết bị.

• Điện áp chặn: Khả năng điện áp ở trạng thái TẮT tối đa.

Kịch bản lựa chọn thiết bị mẫu

ứng dụng	được đề xuất Thiết bị	Lý do
Bộ điều khiển tốc độ quạt	BT136 TRIAC	Chuyển mạch AC hai chiều khả năng
Điều khiển động cơ công nghiệp	SCR TYN612	Điện áp và dòng điện cao hơn khả năng xử lý
Mạch giáo dục	SCR TIC106	Hoạt động đơn giản với năng lượng thấp và khả năng tiếp cận

Quá trình lựa chọn thường phụ thuộc vào cách thiết bị tương tác với môi trường hoạt động.

Ví dụ, bộ điều khiển tốc độ quạt hoặc bộ điều chỉnh độ sáng đèn trong gia đình thường sử dụng BT136 TRIAC vì khả năng chuyển mạch hai chiều của nó giúp đơn giản hóa việc điều khiển AC.Vì dòng điện xoay chiều chạy theo cả hai hướng nên TRIAC có thể dẫn điện trong cả hai nửa chu kỳ AC mà không cần thêm các bộ phận chuyển mạch.Đặc tính này làm giảm độ phức tạp của mạch và giúp việc triển khai thực tế hơn trong các thiết bị điện tử tiêu dùng nhỏ gọn.

Thay vào đó, các hệ thống điều khiển động cơ công nghiệp có thể ưu tiên SCR TYN612, được thiết kế để xử lý các điều kiện năng lượng cao hơn và môi trường hoạt động đòi hỏi khắt khe hơn.Các ứng dụng liên quan đến tải dòng điện lớn hơn và yêu cầu điều chỉnh công suất thường được hưởng lợi từ khả năng chuyển mạch mạnh hơn và độ bền được cải thiện.

Đối với các dự án giáo dục và các ứng dụng điều khiển năng lượng thấp, SCR TIC106 vẫn là một lựa chọn thực tế vì hoạt động đơn giản và khả năng tiếp cận thử nghiệm.Nó thường được sử dụng trong các mạch chuyển mạch giới thiệu, nơi mà việc hiểu và thực hiện dễ dàng là rất quan trọng.

Cách tiếp cận dựa trên ứng dụng này chứng tỏ rằng việc lựa chọn thiết bị không chỉ phụ thuộc vào thông số kỹ thuật điện mà còn phụ thuộc vào yêu cầu hệ thống, điều kiện vận hành và cân nhắc thiết kế thực tế.

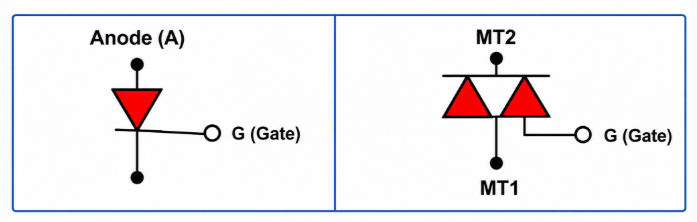

Hình 7. Biểu tượng SCR và TRIAC hiển thị các cấu trúc chuyển mạch khác nhau

SCR so với TRIAC

tính năng	SCR	TRIAC
Hướng hiện tại	Một hướng	Hai hướng
Chuyển mạch AC	Bị giới hạn	Tuyệt vời
Ứng dụng DC	chung	Ít phổ biến hơn
Kiểm soát nguồn điện	Cao	Trung bình
Sử dụng điển hình	Hệ thống công nghiệp	thương mại thiết bị điện tử

Độ trễ trong mạch so sánh và mạch kích hoạt Schmitt

Hình 8. Mạch so sánh sử dụng phản hồi dương cho hiện tượng trễ

Mạch so sánh đại diện cho một trong những ứng dụng thực tế phổ biến nhất của hiện tượng trễ trong điện tử.Mục đích của chúng là so sánh tín hiệu đầu vào với điện áp tham chiếu và tạo ra đầu ra theo kết quả so sánh.

Các hệ thống thực thường xuyên hoạt động trong môi trường có nhiễu điện, gợn sóng và dao động tín hiệu.Trong những điều kiện này, các ion v ariat nhỏ gần mức ngưỡng có thể ảnh hưởng đến tính nhất quán đầu ra.

Độ trễ cải thiện hành vi ngưỡng bằng cách tạo các mức chuyển mạch riêng biệt, cho phép các mạch so sánh hoạt động đáng tin cậy hơn trong các điều kiện tín hiệu thay đổi.

So sánh hiệu suất so sánh

tham số	không có Độ trễ	Với Độ trễ
Kích hoạt sai	Thường xuyên	Tối thiểu
Chuyển đổi ổn định	Gần ngưỡng kém	Ổn định
Tiếp sức trò chuyện	chung	hiếm
Độ nhạy tiếng ồn	Cao	Giảm
Độ tin cậy đầu ra	Trung bình	Cải thiện

Sự so sánh này chứng minh tại sao hiện tượng trễ thường được sử dụng trong các giao diện cảm biến, hệ thống nhúng và các ứng dụng điều khiển công nghiệp.

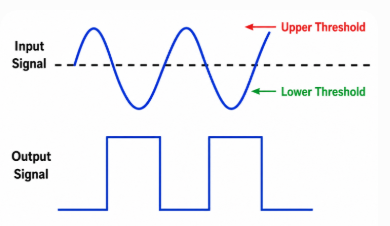

Hình 9. Hoạt động kích hoạt Schmitt sử dụng ngưỡng trên và dưới

Hiểu hoạt động kích hoạt Schmitt

Bộ kích hoạt Schmitt có chủ đích sử dụng phản hồi dương để tạo ra độ trễ, do đó nó không chuyển đổi ở một điện áp ngưỡng duy nhất.Thay vào đó, nó sử dụng hai điểm chuyển mạch khác nhau: điện áp ngưỡng trên và điện áp ngưỡng dưới.Điều này làm cho quá trình chuyển đổi tín hiệu sạch hơn và ổn định hơn.Trong các hệ thống nhúng thực tế, bộ kích hoạt Schmitt thường được thêm vào giao diện cảm biến và đầu vào công tắc cơ học vì các dao động tín hiệu nhỏ, nhiễu hoặc phản xạ tiếp xúc có thể tạo ra nhiều chuyển đổi đầu ra ngoài ý muốn.

Độ trễ trong Op-Amp và Điện tử công suất

Bộ khuếch đại hoạt động được sử dụng rộng rãi trong các hệ thống cảm biến, xử lý tín hiệu và mạch điều khiển tương tự vì độ nhạy và khả năng khuếch đại của chúng.Khi tín hiệu đầu vào thay đổi chậm hoặc hoạt động gần các điều kiện ngưỡng, những biến động nhỏ có thể ảnh hưởng đến tính nhất quán chuyển mạch và tạo ra trạng thái đầu ra không ổn định.

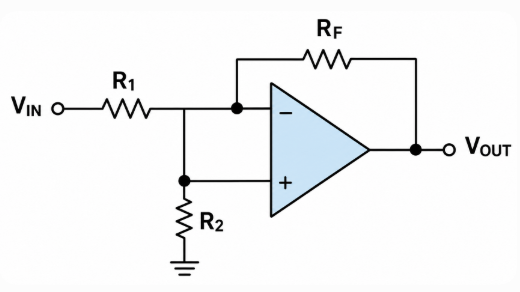

Để cải thiện hiệu suất, các mạch op-amp thường tạo ra hiện tượng trễ thông qua mạng phản hồi dương.Cách tiếp cận này tạo ra các ngưỡng kích hoạt và hủy kích hoạt riêng biệt, cho phép hành vi chuyển đổi được kiểm soát tốt hơn trong điều kiện đầu vào thay đổi.

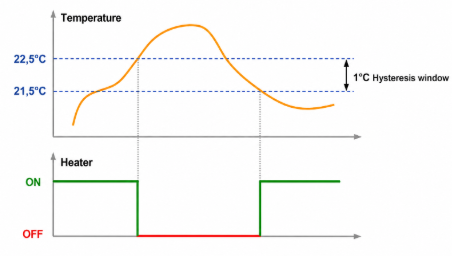

Một ví dụ thực tế về độ trễ xuất hiện trong hệ thống điều hòa không khí thông minh.

Hãy xem xét một hệ thống có nhiệt độ phòng mục tiêu là 26°C.Nếu không có cửa sổ trễ, những dao động nhiệt độ nhỏ xung quanh điểm đặt có thể liên tục kích hoạt hoạt động của máy nén.

Các điều kiện vận hành ví dụ bao gồm kích hoạt làm mát ở 28°C và ngừng kích hoạt làm mát tại 24°C.

Cái này 4°C sự phân tách tạo ra một cửa sổ trễ giúp giảm hoạt động chuyển mạch không cần thiết và cho phép hệ thống hoạt động trong phạm vi nhiệt độ rộng hơn trước khi thay đổi trạng thái.

Hành vi hệ thống so sánh

Kiểm soát phương pháp	Máy nén Chu kỳ mỗi giờ	Hiệu ứng
Không có độ trễ	Cao	Tăng độ mài mòn của máy nén và hoạt động không ổn định
Với cửa sổ trễ 4°C	Hạ xuống	Cải thiện hiệu quả và giảm hoạt động chuyển đổi

Các giá trị trên thể hiện hành vi vận hành mang tính so sánh thay vì các phép đo cố định vì tần số chuyển đổi thay đổi tùy theo kích thước phòng, điều kiện nhiệt, chất lượng cách nhiệt và các yếu tố môi trường.

Mặc dù vậy, sự so sánh vẫn thể hiện một nguyên tắc thiết kế quan trọng.Các hệ thống có phạm vi trễ hẹp hoặc không có phạm vi trễ có thể liên tục chuyển đổi các điều kiện gần ngưỡng, làm tăng ứng suất điện và giảm tuổi thọ linh kiện về lâu dài.Cửa sổ vận hành rộng hơn thường làm giảm tần suất đạp xe và cải thiện tính nhất quán trong vận hành.

Trong các hệ thống thực tế, hoạt động chuyển mạch giảm có thể cải thiện hiệu quả sử dụng năng lượng, giảm ứng suất nhiệt và hỗ trợ tuổi thọ máy nén lâu hơn.Các phương pháp kiểm soát tương tự được sử dụng rộng rãi trong các hệ thống môi trường, điều chỉnh nhiệt độ công nghiệp và điện tử tiêu dùng trong đó hành vi ngưỡng ổn định là quan trọng.

Ví dụ này cho thấy độ trễ ảnh hưởng như thế nào không chỉ đến hoạt động của mạch mà còn đến hiệu suất hệ thống trong thế giới thực và độ tin cậy lâu dài.

Đo lường và đặc tính của độ trễ

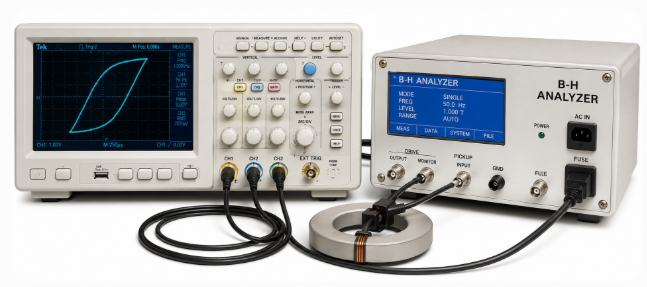

Hình 10. Máy hiện sóng và máy phân tích B-H để đo độ trễ

Đo độ trễ giúp đánh giá cách các thành phần hoạt động trong điều kiện vận hành thay đổi.Thay vì chỉ đơn giản xác định xem hiện tượng trễ có tồn tại hay không, các phép đo còn xác định mức độ ảnh hưởng của nó đến hành vi chuyển đổi, hiệu quả và hiệu suất lâu dài.

Các công cụ khác nhau được sử dụng tùy thuộc vào hệ thống được phân tích:

• Máy hiện sóng - trực quan hóa các ngưỡng chuyển đổi và hành vi tín hiệu trong các mạch như bộ so sánh và bộ kích hoạt Schmitt.

• Máy phân tích đường cong B-H - đánh giá vật liệu từ tính bằng cách đo độ kháng từ, độ giữ lại và tổn hao từ trễ.

• Hệ thống đặc tính từ tính - nghiên cứu hành vi từ tính trong nghiên cứu và công nghệ lưu trữ.

• Hệ thống kiểm tra tự động - cải thiện khả năng lặp lại và kiểm tra thành phần trên quy mô lớn.

Các phép đo phổ biến bao gồm:

• Lực cưỡng chế - cường độ từ trường cần thiết để loại bỏ từ hóa dư

• Độ giữ lại - độ từ hóa còn lại sau khi loại bỏ trường

• Phạm vi trễ - tách biệt giữa các ngưỡng chuyển đổi

• Ngưỡng chuyển đổi - các giá trị kích hoạt thay đổi trạng thái

Kết quả đo ảnh hưởng trực tiếp đến việc lựa chọn vật liệu và thiết kế hệ thống.Tổn thất từ ​​trễ quá mức có thể làm tăng sinh nhiệt, trong khi ngưỡng được chọn kém có thể làm giảm tính nhất quán khi vận hành.

Tối ưu hóa độ trễ trong thiết kế điện tử

Độ trễ so với hệ thống không có độ trễ

tính năng	Độ trễ	Không kích động
Tiếng ồn miễn dịch	Cao	Thấp
Tính ổn định	Tốt hơn	Kém ổn định hơn
Chuyển đổi Tần số	Hạ xuống	Cao hơn
Độ nhạy	Hạ xuống	Cao hơn
sai Kích hoạt	Giảm	Phổ biến hơn
Dài hạn Độ tin cậy	Tốt hơn	Giảm

Sự so sánh này minh họa tại sao hiện tượng trễ được cố tình đưa vào nhiều hệ thống thực tế.

Một số yếu tố ảnh hưởng đến hiện tượng trễ, bao gồm nhiễu điện, nhiệt độ vận hành, ion tải v ariat, tốc độ chuyển mạch, điều kiện nhiệt và yêu cầu đáp ứng.Sự cân bằng thiết kế lý tưởng phụ thuộc vào ứng dụng và môi trường hoạt động cụ thể.

Những thách thức và hướng nghiên cứu trong tương lai

Mặc dù độ trễ cải thiện hoạt động của hệ thống nhưng nó cũng có thể tạo ra những thách thức về thiết kế khi các thiết bị trở nên nhỏ hơn và hoạt động ở tốc độ cao hơn.

Những thách thức hiện nay liên quan đến hiện tượng trễ bao gồm tổn thất năng lượng trong hệ thống từ tính, sinh nhiệt, hiệu ứng lão hóa vật liệu, độ phức tạp của mô hình và tổn thất gia tăng ở tần số hoạt động cao.Những hạn chế này có thể ảnh hưởng đến hiệu quả tổng thể, độ tin cậy và hiệu suất hệ thống lâu dài.

Nghiên cứu đang diễn ra tiếp tục khám phá các vật liệu từ tính có tổn thất thấp, kỹ thuật tối ưu hóa được hỗ trợ bởi AI, công nghệ bộ nhớ spintronic, phương pháp kiểm soát độ trễ thích ứng và hệ thống bán dẫn tiên tiến.Những phát triển này nhằm mục đích nâng cao hiệu quả, giảm tổn thất và hỗ trợ hoạt động của hệ thống thông minh hơn.

Các hệ thống điện tử trong tương lai có thể ngày càng áp dụng các kỹ thuật trễ thích ứng để tự động điều chỉnh hành vi vận hành theo các điều kiện thay đổi.Khi các thiết bị tiếp tục phát triển về tốc độ và độ phức tạp, việc kiểm soát độ trễ hiệu quả sẽ vẫn là một vấn đề quan trọng cần cân nhắc trong thiết kế hệ thống điện tử.

Kết luận

Độ trễ giúp hệ thống điện tử hoạt động đáng tin cậy hơn bằng cách cải thiện độ ổn định và giảm hành vi chuyển đổi không mong muốn.Nó được sử dụng rộng rãi trong vật liệu từ tính, thiết bị bán dẫn, hệ thống điều khiển và điện tử công suất nơi điều kiện hoạt động liên tục thay đổi.Mặc dù nó có thể gây ra tổn thất năng lượng trong một số ứng dụng, nhưng thiết kế độ trễ thích hợp có thể cải thiện hiệu suất và hiệu suất lâu dài.Hiểu được độ trễ cho phép đưa ra quyết định tốt hơn trong thiết kế mạch và tối ưu hóa hệ thống.
